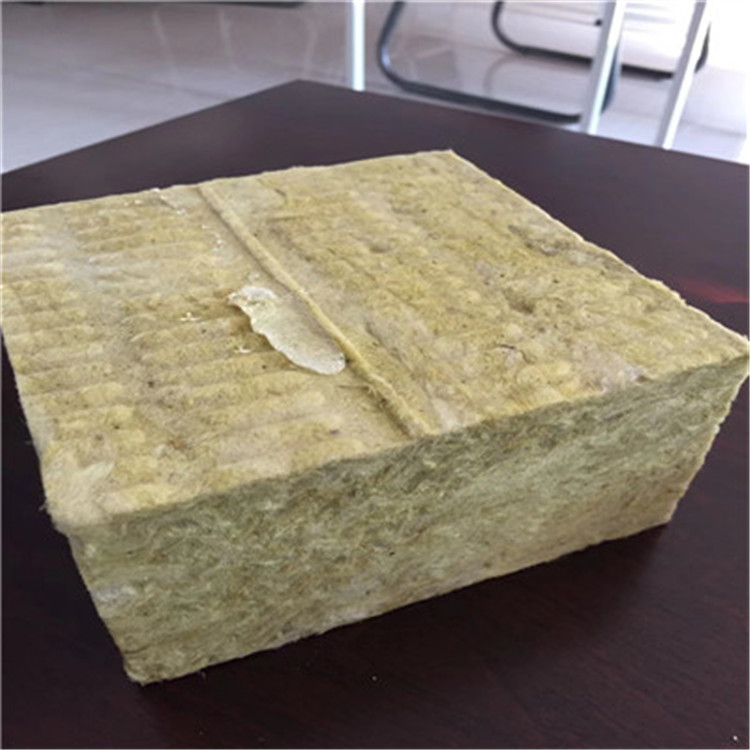

渣球含量，将导致产品总密度和热传导增加，柔韧性和性降低，影响硅酸铝纤维的使用和加工，故纤维制品中对渣球的含量一般应<5。很多生产厂采用水洗法将渣球除去。若岩棉保温板原料中A12O3和SiO2的含量控制适当，用45~55的A1：O3和45~55的SiO配制出的纤维质量较好。若氧化铝含量增加，制出的纤维渣球就会大量增加；降低氧化铝含量，纤维就会变得粗糙而缺乏性。若SiO：含量增加，则纤维直径，耐火性能降低。集棉室纤維经收集通道进入集棉室，通道长度应大于10m以上。对沉积于集棉室内的纤维进行分级收集。

　　硅酸铝纤维是一种质地柔软并富有性的絮状纤维，它具有以下几方面性能。（1）耐高温性好因其主要成分是A12O：和SiO3所以能耐高温。含A12O348~52，Fe2O3<1的纤维制品，高使用温度为1260℃，岩棉保温板持续使用温度可达950~1050℃（2）导热率低这种纤维优点是导热系数低，般为0.028~0.050千卡/米·时·度，约为轻质耐火砖的1/5。（3）容重轻容重一般在80~160kg/m3范围内，仅为普通粘土砖的1/10~1/16，轻质砖的1/5~1/10。（4）热稳定性好一般耐火材料在高温剧烈变化后产生龟裂，甚至剥落破坏。而本纤维具有良好的热稳定性和柔韧性，即使在骤热骤冷的恶劣条件下，也不会发生剥落、解体现象，炉子安装完毕即可加热投产。（5）化学稳定性好本纤维具有良好的抗油、抗蒸汽、抗水能力，在氧化气氛中完全稳定。但对氢酸、磷酸和强碱易受侵蚀。加工、安装方便岩棉保温板用作炉壁的保温绝热，施工简单，维修方便，生产人员容易掌握。用高温胶结剂可直接贴敷在炉壁上，结合力强，不易脱落。此外，硅酸铝纤维颜色洁白，对热辐射有很好的反射能力，因此是一种理想的新型耐高温绝热材料但是，析晶现象严重是这种纤维的缺点。在长期使用中，由于祈品而逐渐减弱了它的优良特性。在1200以上高温下呈熔融状，随着温度急剧下降，变为纤维状，过冷则变为玻璃态。因此，使用中温度一旦超过900℃时，开始析出莫来石（3A12Oa、2siO）晶体，到1200℃开始析出方石英（SiO:），温度若升高到1260℃以上时，可清楚看到大量的方石英晶体析出。这样逐渐脆化，强度急剧降低，并在冲蚀和振动的情况下会脱落，或产生严重收缩，从而丧失其保温绝热的优良性能这种再结品的倾向，一般可决定此纤维的临界使用温度。

本文地址：http://www.xa8d.com/myy3/vip_doc/22091372.html
